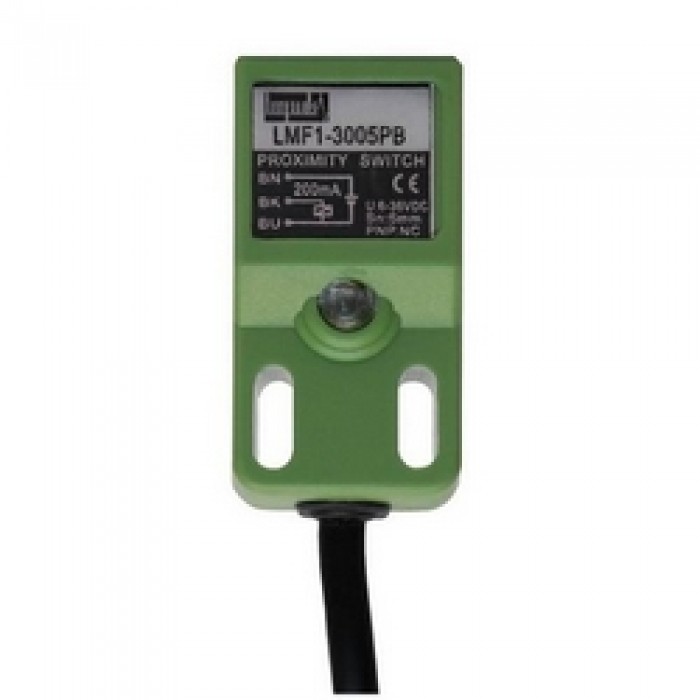

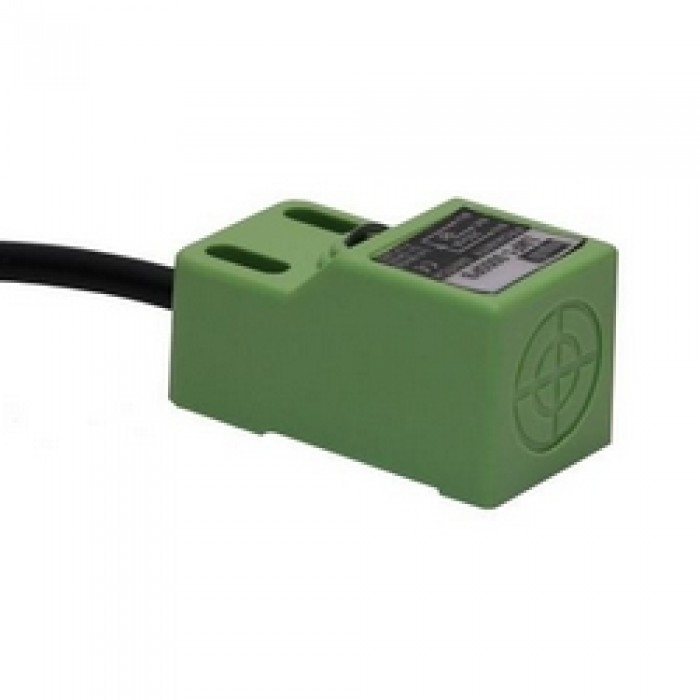

Индуктивный датчик LMF1-3005PB (DC6-36V PNP NC)

Индуктивный датчик LMF1-3005PB (DC6-36V PNP NC)

Особенности индуктивных датчиков LMF1

  • Компактность
  • Высокая частота переключения
  • Защита от неправильной полярности
  • Пылезащищенность, виброустойчивость, водо- и маслозащищенность
  • Долгий срок службы
Характеристики
Тип датчика индуктивный датчик
Тип корпуса прямоугольный корпус
Тип выхода  транзистор PNP (трехпроводное подключение)
Состояние выхода нормально закрытый NC
Рабочее напряжение 30: 6-36VDC
Ток нагрузки DC: 200мА
Расстояние срабатывания 5 мм
Частота срабатывания 400 Гц
Размер объекта воздействия (железо) 20 x 20 x 1мм
Гистерезис <10% от зоны чувствительности
Ток потребления DC 12V: 8мА; 24V: 15 мА
Ток утечки DC:<0.8мА
Сопротивление изоляции 50МОм
Тип соединения кабель 1,5м
Рабочая температура -25°С...+75°С
Материал корпуса пластик
Индикация срабатывания светодиодная
Степень защиты IP66

Расшифровка номенклатуры - LMF1-3005NA

  1. LMF – Тип датчика
    • LMF – Индуктивный датчик в прямоугольном корпусе
    • LM – Индуктивный датчик в цилиндрическом корпусе
  2. 30 – Питание (30: 6-36VDC; 330: 10-30VDC)
  3. 05 – Расстояние срабатывания 5мм
  4. N – Тип выхода
    • N – транзистор NPN (трехпроводное подключение)
    • P – транзистор PNP (трехпроводное подключение)
  5. A – Состояние выхода
    • A – нормально открытый NO
    • B – нормально закрытый NC



Расстояние срабатывания 5мм
Напряжение
питания
DC6 - 36VDC NPN NO LMF1-3005NA
NC LMF1-3005NB
PNP NO LMF1 -3005PA
NO LMF1-3005PB

Конкретная схема подключения указана на этикетке бесконтактного выключателя.

 Схемы подключения 3 и 4 проводных бесконтактных выключателей



  Схемы подключения 2 проводных бесконтактных выключателей
