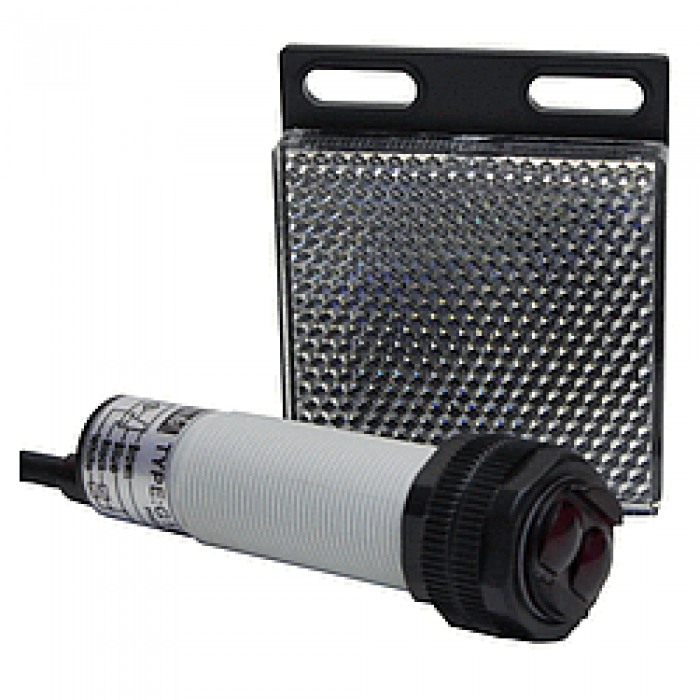

Оптический датчик G18-2B2LA 2м отражение от световозвращателя AC NO 2пр

Оптический датчик G18-2B2LA 2м отражение от световозвращателя AC NO 2пр

Особенности оптических датчиков G18

  • Цилиндрический пластиковый корпус
  • Защита от неправильной полярности
  • Долгий срок службы
Характеристики
Тип корпуса Цилиндрический датчик Ø18мм
Тип датчика оптический датчик
Способ обнаружения Отражение от световозвращателя (отражающего действия)
Тип выхода двухпроводный DC выход
Состояние выхода нормально открытый NO
Рабочее напряжение 90-250VAC
Максимальный ток нагрузки 200 mA
Расстояние срабатывания 2 м
Ток потребления 15 мА;
Время срабатывания 20  мс
Рабочая температура -25°С...+55°С
Материал корпуса пластмасса
Индикация срабатывания светодиодная
Степень защиты IP54

Расшифровка номенклатуры - G18-3A30NA

  1. G18 – Модель фотоэлектрических датчиков
    • G16 – Прямоугольный (21х15,5х40мм)
    • G18 – Цилиндрический датчик Ø18мм
    • G50 – Прямоугольный датчик (50х50х18мм)
    • G56 – Прямоугольный датчик (25х16х55мм)
  2. 3 – Напряжение питания (2 – 90…250VAC; 3 – 6…36VDC; 4 – 12…240VDC/24…240AC)
  3. A – Способ обнаружения
    • A – Отражение от объекта (прямого действия)
    • B – Отражение от световозвращателя (отражающего действия)
    • C – Барьерный
    • E – Щелевой
  4. 30 – Расстояние срабатывания
    • 30 –  01:1мм;   05:5мм;  10:10мм; 1:1м
  5. N – Тип выхода
    • N – транзистор NPN (трехпроводное подключение)
    • P – транзистор PNP (трехпроводное подключение)
    • L – двухпроводный DC выход
    • A – симистор NO (двухпроводное подключение)
    • B – симистор NC (двухпроводное подключение)
  6. A – Состояние выхода
    • A – нормально открытый NO
    • B – нормально закрытый NC
    • C – NO+NC
Расстояние срабатывания 30 см
отражение от объекта
2 м
отражение от световозвращателя
5 м
 барьерный тип
Напряжение питания DC6 - 36V NPN NO G18-3A30NA G18-3B10NA G18-3C5NA
NC G18-3A30NB  G18-3B1NB  G18-3C5NB
NO+NC G18-3A30NC  G18-3B1NC  G18-3C5NC
PNP NO G18-3A30PA G18-3B1PA G18-3C5PA
NC G18-3A30PB G18-3B1PB G18-3C5PB
NO+NC G18-3A30PC G18-3B1PC G18-3C5PC
AC90 - 250V SCR NO G18-2A30LA G18-2B10LA G18-2C5LA
NO G18-2A30LB G18-2B10LB G18-2C5LB

Конкретная схема подключения указана на этикетке бесконтактного выключателя.

 Схемы подключения 3 и 4 проводных бесконтактных выключателей



  Схемы подключения 2 проводных бесконтактных выключателей
