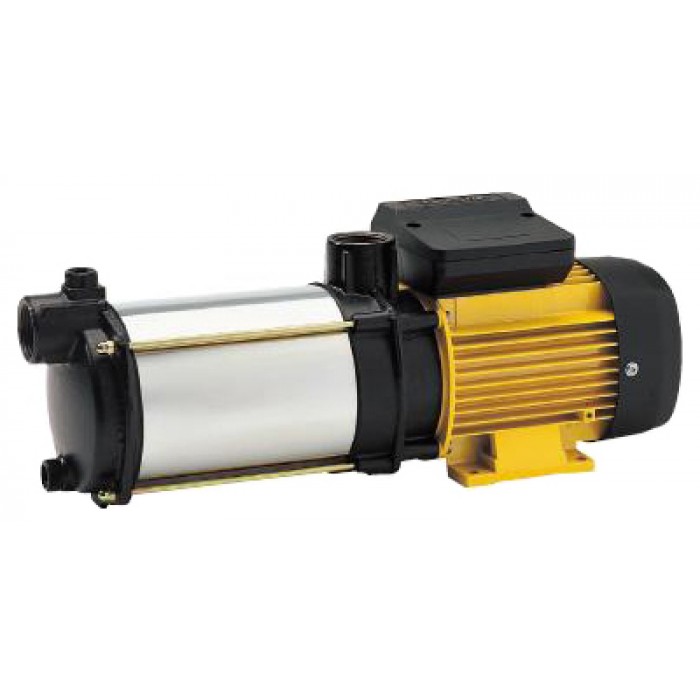

Поверхностный насос ESPA Aspri 25 4M
Насосы серии ASPRI предназначены для перекачивания чистой воды, не содержащей механических примесей и длинноволокнистых включений из колодцев, скважин, резервуаров, озер, рек и других источников. Могут использоваться для повышения давления в сетях централизованного водоснабжения.
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Благодаря наличию встроенного самовсасывающего клапана обладают сильной самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 9 м*. Отличительной характеристикой насосов является исключительно низкий уровень шума. Насосы обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации и длительным сроком службы. Электродвигатели насосов обладают высокой энергоэффективностью, совместимы с любыми видами управляющих устройств, отлично зарекомендовали себя при использовании под управлением частотного преобразователя.
* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой. Величина высоты подъема воды приведена для эксплуатации насоса на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Центробежный горизонтальный многоступенчатый электронасос
- Тип рабочего колеса: закрытое
- Тип уплотнения: механическое (торцевое)
- Охлаждение электродвигателя: воздушное, принудительное(посредствомвентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики | Aspri15 | Aspri25 | Aspri35 N | Aspri45 N |
Производительность, м3/час | 0,4 - 3,6 | 0,7 – 6,5 | 0,9 - 9 | 1,5 - 12 |
Напор, м | 55,3 – 9,9 | 56,5 – 14,3 | 81,5 - 18 | 62,2 – 18,4 |
Потребляемая мощность, P1, кВт | 0,6 - 0,95 | 1 – 2,2 | 1,4 - 2,7 | 1, 7 - 2,8 |
Максимальное рабочее давление, бар | 6 | 6 | 12 | 12 |
Встроенная тепловая защита | в однофазных моделях | - | - | |
Характеристики электродвигателей | ||||
Тип двигателя | асинхронный | |||
Режим работы электродвигателя | S1 | |||
Скорость вращения вала | 2900 об./мин | |||
Степень пылевлагозащищенности | IP44 | |||
Класс изоляции | F | |||
Эксплуатационные ограничения | ||||
Температура перекачиваемой жидкости, °C | -4- +35 | |||
Максимальное количество пусков | 30 в час (но не более, чем 1 пуск в течении двух минут) | |||
Максимальная высота самовсасывания (при незаполненном всасывающем трубопроводе), м | 9 |
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
Конструктивный элемент (деталь) | Материал |
Корпус насоса | Нержавеющая сталь AISI 304 |
Всасывающий патрубок | Чугун |
Напорный патрубок | Чугун |
Рабочие колеса | Нержавеющая сталь AISI 304 |
Диффузоры | Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
Вал насоса | Нержавеющая сталь AISI 420 |
Механическое уплотнение (неподвижная часть / подвижная часть): | |
ASPRI15, ASPRI25 | Стеатит / Графит |
ASPRI35 N, ASPRI45 N | Оксид алюминия / Карбид кремния |
Посадочное место торцевого уплотнения | Чугун |
Материалы уплотнений гидравлической части | Эластомеры NBR/EPDM |
Корпус электродвигателя | Алюминий |
Опора крепления: | |
ASPRI15, ASPRI25 | Окрашенный алюминий |
ASPRI35 N, ASPRI45 N | Окрашенный чугун |
Крепежные элементы (гайки, шайбы и болты) | Оцинкованная сталь |
Принцип работы самовсасывающего клапана
Конфигурация корпуса самовсасывающего клапана обеспечивает сильную всасывающую способность при условии заполнения корпуса насоса водой и незаполненном всасывающем трубопроводе. При запуске насоса за счет вращения в водной среде рабочих колес возникают центробежные силы, обеспечивающие выкачивание воздуха из всасывающего трубопровода. Затем в трубопроводе создается сильное разрежение, за счет которого вода начинает подниматься по трубопроводу к всасывающему патрубку насоса. Достигая насоса, вода заполняет его внутреннее пространство. При этом смесь воздуха и воды, циркулирующая в насосе, постепенно сменяется водой, имеющей гораздо большую плотность, что приводит к многократному возрастанию давления внутри корпуса насоса. Конструкция клапана рассчитана таким образом, что в момент полного заполнения внутреннего пространства насоса клапан закрывается под воздействием потока воды, увеличивая при этом производительность и общий КПД насоса.
Таблица гидравлических характеристик
Модель | Подача, м³/ч | 0 | 0,7 | 1,4 | 2,2 | 2,9 | 3,6 | 4,3 | 5 | 5,8 | 6,5 | |
1~ 230В | 3~400В | |||||||||||
ASPRI25 3M | ASPRI25 3 | Напор, м | 34 | 34,1 | 33,6 | 32,6 | 31 | 28,8 | 26 | 22,7 | 18,8 | 14,3 |
ASPRI25 4M | ASPRI25 4 | 45 | 44,8 | 44 | 42,6 | 40,6 | 37,9 | 34,5 | 30,5 | 25,9 | 20,6 | |
ASPRI25 5M | ASPRI25 5 | 56,8 | 56,5 | 55,4 | 53,5 | 50,7 | 47 | 42,6 | 37,3 | 31,1 | 24,2 |
ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК
Модель | Ток , A | Потребляемая мощность P1, kВт | Мощность двигателя P2 | Емкость конденсатора,мкф | ||||
1~ 230В | 3~400В | 1~ 230В | 3~400В | 1~ | 3~ | кВт | HP | 1~ |
ASPRI25 | ||||||||
ASPRI25 3M | ASPRI25 3 | 5,5 | 3,5/2 | 1,1 | 1 | 0,75 | 1,01 | 16 |
ASPRI25 4M | ASPRI25 4 | 7 | 4.3/2.5 | 1,5 | 1,4 | 0,9 | 1,21 | 16 |
ASPRI25 5M | ASPRI25 5 | 7,4 | 5,2/3 | 1,7 | 1,7 | 1,1 | 1,47 | 25 |
В частном хозяйстве:
- для водоснабжения (в том числе питьевого*);
- для снабжения водой всевозможной бытовой техники (посудомоечные, стиральные машины и т.п.);
- для полива и орошения приусадебных участков;
- для заполнения водой бассейнов и любых емкостей, используемых для хозяйственных нужд;
- для подачи воды в бытовые мини-моечные установки и системы;
- иных хозяйственных нужд.
В сельском хозяйстве:
- для создания ирригационных систем, в том числе автоматических;
- для снабжения водой ферм и частных хозяйств и пр.
В промышленности и ЖКХ:
- для хозяйственно-питьевого водоснабжения;
- для подачи воды в системы водоподготовки;
- для повышения давления в системах водоснабжения;
- для функционирования фонтанов;
- в системах кондиционирования;
- для подачи воды в моечное оборудование;
- для других производственно-хозяйственных нужд.
Идеально подходят для создания систем автополива.
* Рекомендуется дополнительно использовать системы очистки воды.
