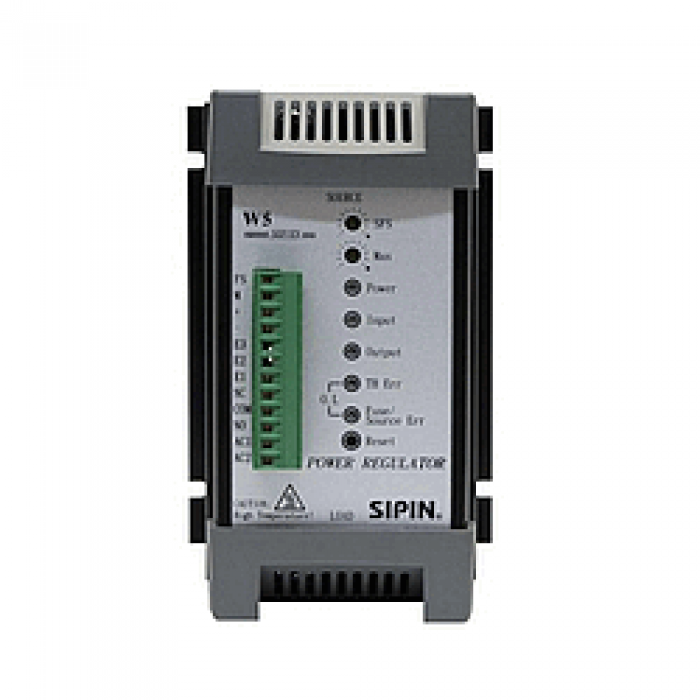

Регулятор мощности W5-SP4V060-24JTF с фазовым управлением 60А
Регуляторы мощности Sipin отлично зарекомендовали себя в условиях производства. Это настоящая "рабочая лошадка", которая может работать круглосуточно 7 дней в неделю.
Применение и условия эксплуатации
Однофазные регуляторы мощности W5SP4V060-24JTF имеют широкое распространение в различных областях промышленности и в быту. Типичное применение - системы нагрева с ТЭНами с аналоговым управлением (PID регулятор). W5SP4V060 способен коммутировать переменное напряжение 180-480 Вольт при токе до 60 Ампер. Тип сигнала управления 0-10В или 4-20мА выбирается перемычкой (джампером). Тиристорый регулятор мощностиустанавливается на стену в вертикльном положении.
- Коммутируемое напряжение 180-480V AC 47-63Гц
- Максимальный ток нагрузки 60А
- Тип коммутации фазовое управление
- Управляющий сигнал 0-10В, 4-20мА
- Регулируемое время плавного включения
- Габариты 162х112х183мм
- Масса 1.7кг
Характеристики | |
Количество фаз | 1 фаза |
Максимальный ток нагрузки | 60А |
Тип регулятора | Аналоговый |
Клемма |
Описание |
Примечание |
---|---|---|
FS | Определение выгорания предохранителей | Клемма для подключения силового не коммутируемого проводника |
M | Выход +5VDC | Только для этой платы управления, не использовать для других сигналов управления |
+ | Положительная клемма входного сигнала | Где нет маркировки установка по умолчанию 4-20мА |
- | Отрицательная клемма входного сигнала | |
E3 |
Подключение выносного потенциометра |
Регулировка выхода 0-100%, Уберите перемычку между клеммами Е2 и Е3 если будете управлять выносным потенциометром (2-10кОм) |
E2 | ||
E1 | ||
NC | Выход сигнализации (нормально закрытый) |
Ток нагрузки сигнализации: |
COM | Выход сигнализации (общий) | |
NO | Выход сигнализации (нормально открытый) | |
AC1 |
Питание платы управления (~220VAC) |
Можно подключить к 1-ой фазе питающего напряжения и нолю |
AC2 |
