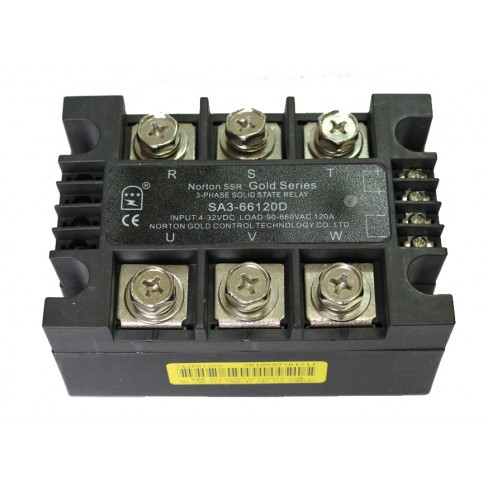

Твердотельное реле SA3-66120D (120A, 660V AC, 3...32V DC)

Твердотельное реле SA3-66120D (120A, 660V AC, 3...32V DC)

Твердотельные реле Gold– это универсальные реле, обеспечивающие коммутацию цепей в наиболее распространенных в промышленности диапазонах токов нагрузки резистивного или индуктивного типа.





Реком.
токи
нагрузки

SA3-4025D

SA3-4040D

SA3-4060D

SA3-4080D

SA3-40100D

SA3-66100D

SA3-40120D

SA3-66120D

SA3-66150D

SA3-66200D

SA3-66300D



Макс. токи
Нагр.(А)

25

40

60

80

100

100

120

120

150

200

300


Рез.
Нагр.(А)

19

30

45

60

75

75

90

90

113

150

225








Модификация ТТР


SA3-40xxxA


SA3-40xxxD


SA3-66xxxA


SA3-66xxxD


Коммутируемое напр.

40-530V AC

90-660V AC

Управляющее напр.

90-280V AC

3-32V DC

90-280V AC

3-32V DC

Потребляемый ток в цепи упр.

<=12mA

Вид коммутации

коммутация при переходе через 0

Макс. пиковое напряжение

1000V AC

1200V AC

Тип вых. силовых элементов

До 40А Симисторы (TRIAC), от 60А тиристоры

Падение напр. в цепи нагрузки

?1.3VAC

Напряжение пробоя

2500V AC в теч. 1 минуты

Частота коммутации

47/63Hz

Индикация включения

есть

Время переключения

10mS (при частоте 50 Гц)

Темп. окружающей среды

-40~80?

Масса

<=250г
<=130г

<=130г


















25A



40-120A



150-300A















Характеристики
Количество фаз 3 фазы
Коммутируемое напряжение 40-660V AC
Максимальный ток нагрузки 120A
Управляющий сигнал 3...32V DC
Габариты 106х75х37,5мм
Масса <=450г

Для дилеров

Приглашаем к сотрудничеству компании из регионов России.

Доставка

Осуществляем доставку по всей России и странам СНГ.

  • Производитель: GOLD
    Код товара: 14216-44
    Доступность: На складе
  • 8 554.00 р.
  • Цена указана с НДС
