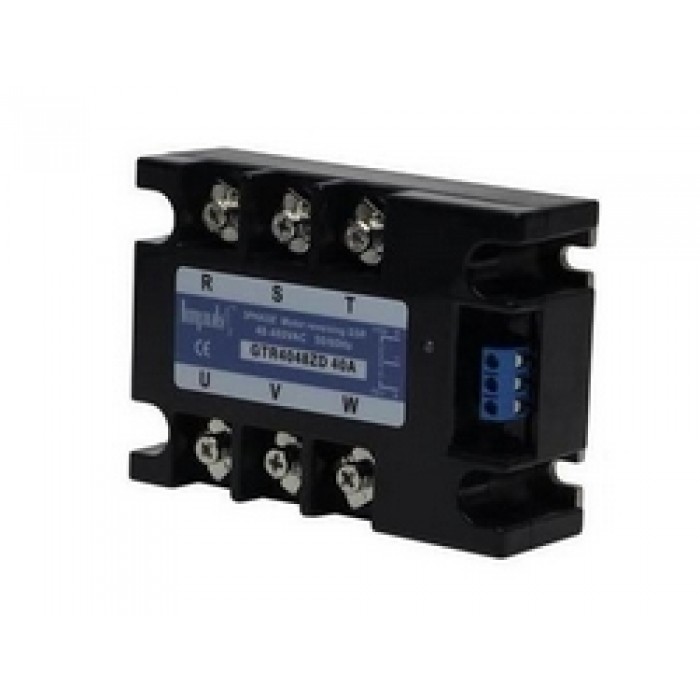

Твердотельные реле GTR4048ZD (40A, 480V AC, 10...30V DC)

Твердотельные реле GTR4048ZD (40A, 480V AC, 10...30V DC)

Особенности реле

  • Отсутствие дребезга контактов и искрения при переключениях
  • Низкий уровень электромагнитных помех
  • Высокое быстродействие



Характеристики
Количество фаз 3 фазы
Коммутируемое напряжение 24-480V AC
Максимальный ток нагрузки 40A
Управляющий сигнал 10...30V DC
Габариты 106х75х37,5мм
Масса <=450г
Максимальный ток нагрузки 40 А
Коммутируемое напряжение 24-480V AC 47-63Гц
Управляющий сигнал 3...32V DC
Максимальное пиковое напряжение 1000V AC
Падение напряжения в цепи нагрузки ≤1,6V
Ток утечки (выключенное состояние) ≤5mA
Индикация включения нет
Напряжение пробоя 2500V AC в теч. 1 минуты
Сопротивление изоляции 500МОм при 500V DC
Температура окружающей среды -20…+75°C
Относительная влажность ≤95% (без образования конденсата)
Габаритные размеры 106х75х37,5мм
Способ монтажа Винтами на монтажную поверхность
Масса ≤135г

Расшифровка номенклатуры - GTH2548ZA2

  1. GTH – Вид твердотельного реле
    • GTH – трехфазное реверсивное твердотельное реле (10 – 120А)
    • GDH – однофазные твердотельные реле (10 – 120А)
  2. 25 – рабочий ток 25А (от 10 до 120А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZA2 – тип управляющего сигнала (способ коммутации)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • ZD3 – управление 10...30V DC (коммутация при переходе через ноль)

 GTHxxxxxZA2





GTHxxxxxZD3
