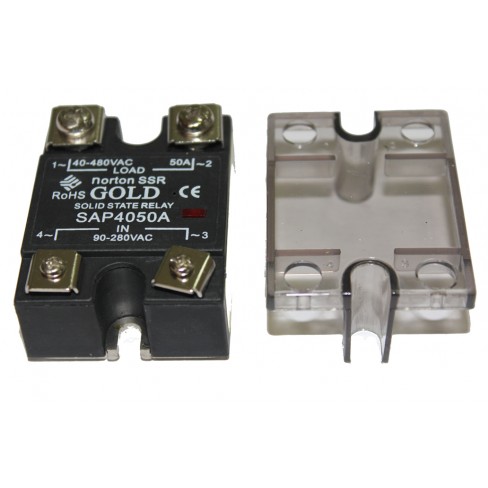

Твердотельное реле SAP-4050A (50A, 480V AC, 80...280V AC)
Увеличить изображение
Твердотельные реле Gold– это универсальные реле, обеспечивающие коммутацию цепей в наиболее распространенных в промышленности диапазонах токов нагрузки резистивного или индуктивного типа.
| Реком. токи нагрузки | SAP-4025A | SAP-4040A | SAP-4050A | SAP-4060A | SAP-4080A | SAP-40100A | |
| Макс. токи Нагрузки (А) | 25 | 40 | 50 | 60 | 80 | 100 | |
| Рез. Нагр. | 19 | 30 | 38 | 45 | 60 | 75 | |
| Индук. Нагр. | 2,5 | 4 | 5 | 6 | 8 | 10 | |
| Модификация ТТР | SAP-40xxA | ||||||
| Коммутируемое напряжение | 40-480V AC | ||||||
| Управляющее напряжение | 90-280V AC | ||||||
| Потребляемый ток в цепи упр. | 5-20mA | ||||||
| Вид коммутации | коммутация при переходе через 0 | ||||||
| Макс. пиковое напряжение | 1000V AC | ||||||
| Тип вых. силовых элементов | До 40А Симисторы (TRIAC), от 50А тиристоры | ||||||
| Падение напр. в цепи нагрузки | ?1.3VAC | ||||||
| Напряжение пробоя | 2500V AC в теч. 1 минуты | ||||||
| Частота коммутации | 47/63Hz | ||||||
| Индикация включения | есть | ||||||
| Время переключения | 10mS (при частоте 50 Гц) | ||||||
| Температура окружающей среды | -40~80? | ||||||
| Масса | <=130г | ||||||
| Техническая документация | |||||||
| Характеристики | |
| Количество фаз | 1 фаза |
| Коммутируемое напряжение | 24-480V AC |
| Максимальный ток нагрузки | 50A |
| Управляющий сигнал | 80...280V AC |
| Габариты | 57,5х44х32мм |
| Масса | <=135г |
